Ons PLC-bedieningspaneel is een intelligent besturingssysteem dat speciaal is ontworpen voor V-filtersystemen.Door gebruik te maken van geavanceerde programmable logic controller (PLC) technologie, samen met professionele kennis van waterbehandeling, dit bedieningspaneel vergemakkelijkt een nauwkeurig beheer van zowel het waterniveau onderhoud als de terugspoeling processen.Dit zorgt niet alleen voor een efficiënte werking van het filtratiesysteem, maar ook voor een duurzame stabiliteit van de waterkwaliteit.
 |

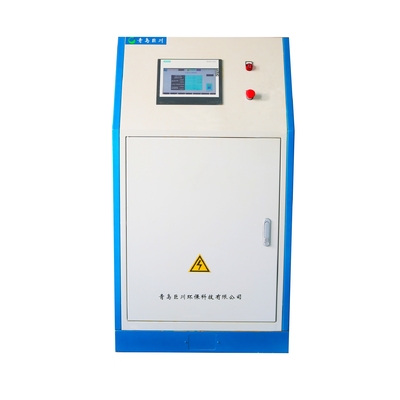

120*70*50cm Intelligente PLC-programmaverspreidingskast besturingspaneel voor V-type filter
Productdetails:
| Plaats van herkomst: | Shandong, China |
| Merknaam: | Juchuan |
Betalen & Verzenden Algemene voorwaarden:
| Prijs: | $3,300.00 - $12,200.00/pieces |
|---|
|
Gedetailleerde informatie |
|||
| Communicatie-interface: | andere, TCP RJ45 | Naam van het product: | PLC-besturingspaneel voor V-filter |
|---|---|---|---|
| Kwaliteit: | 100% getest werkbaar | Beschermingsgraad van de doos/kas: | IP55 |
| Garantie: | 1 jaar | Functie: | Bescherming tegen overbelasting, uitschakeling bij storing |
| Grootte: | 120 x 70 x 50 cm | Type: | plc hmicontrolebord |
| Doos/kastenmateriaal: | q235 staalplaat | Toepassing: | Industriële automatisering |
| Pakket: | Standaard de uitvoer houten doos met pallet | Haven: | Qingdao-haven |
Productomschrijving
Productbeschrijving
Productnaam | PLC-besturingspaneel voor V-typefilter | Brandnaam | Juchuan |
Modelnummer | JCK-003 | Oorsprong | Qingdao, China |
Type | PLC-HMI-besturingskast/paneel | MOQ | 1 stuk |
Functie | Start Stop, toezicht | Beschermingsgraad | IP55 |
Toepassing | Waterzuiveringsindustrie, waterpompstation, andere industriële scenario's | Schelpenmateriaal | Q235 staalplaat/ 304 roestvrij staalplaat12 maanden |
Kenmerken | Bescherming tegen overbelasting, uitschakeling bij storing | Grootte | 170 x 70 x 50 cm |
Spanning | AC220V | Kleur | RAL7035 Wit |
Stroom | 25A | Transportpakket | Standaard export houten doos met pallet |
Uitgangsfrequentie | 50 Hz | Garantie | 12 maanden |
PLC-besturingspaneel voor V-typefilter
Filtratieregeling:De PLC regelt de opening van de klep op basis van het waterniveau en het hoofdverlies in het filter.met automatische filtratie met een constant waterniveau en doorstromingBovendien kan de PLC de activering van de afzonderlijke filters op basis van de inkomende waterstroom beheren.eerste start eerste stop' principe om filters dienovereenkomstig te openen of te stoppen.Controle van het terugspoelen:Wanneer de filtratiecyclus is voltooid of het vooraf ingestelde drukverschil is bereikt, start de PLC de terugspoelingsprocedure: (1) Sluit de inlaatklep.Zodra het waterpeil terugvalt naar de afvoerbak(2) Activeer de blazer, open na 5 seconden de luchtklep om het filter gedurende 1 minuut met lucht te zuiveren.(3) Open de terugspoelventiel en start de terugspoelwaterpomp om een gelijktijdige lucht- en water-terugspoeling van 7 minuten te verrichten. (4) Sluit de luchtklep voor terugspoelen; na 5 seconden de ventilator uitschakelen en de luchtdiafragma-klep voor ventilatie openen.Vervolgens moet de waterpomp voor 5 minuten met schoon water worden teruggewassen.. Na een vertraging van 5 seconden sluit u de terugspoelventiel, sluit u vervolgens de terugspoel afvoerventiel.Het hele afwasproces duurt meestal ongeveer 25 minuten., hoewel deze tijden kunnen worden aangepast aan specifieke operationele vereisten.
Details Afbeeldingen
Doos/kas: Kas met helling 1200*700 *500 (H*W*D) serie PLC: Siemens S7-1200/1500 serie schakelaar: Schneider Electric IC65N serie relais: Honeywell CR serie schakelvoeding:Siemens PSU-serie Host Computer: Advantech Industrial Computer IPC-610L Monitor: DELL 24 inch Besturingssysteem: Windows 10 Professional SCADA: WellinTech King SCADA
Schneider-contactor

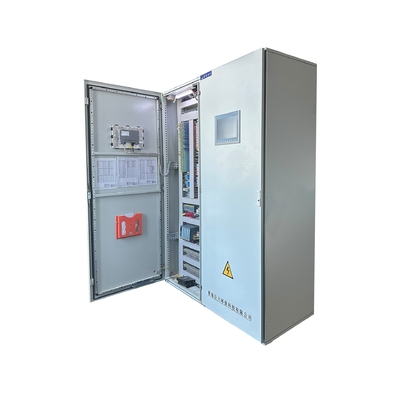

Schapdeur nette bedrading
Gerelateerde producten

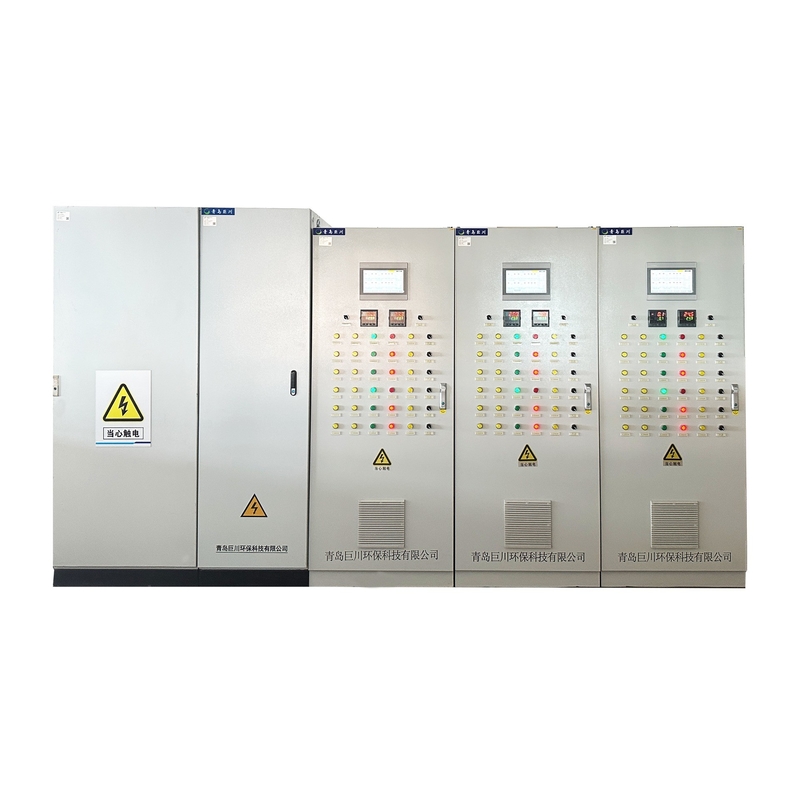

PLC-besturingspaneel voor pompstation voor ruw water
Integratie van PLC, HMI, frequentieregeling en andere componenten, waardoor de start- en stopoperaties van de waterpomp op afstand kunnen worden bestuurd, alsook de status van de pompstationapparatuur op afstand kunnen worden gecontroleerd.

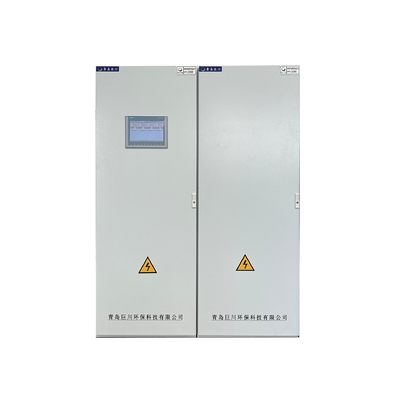

Flocculatie- en neerslagcontrolepaneel
Het PLC-besturingspaneel wordt gebruikt om het afvalwater in de flocculatie- en sedimentatietank, met inbegrip van slibontladingskleppen, slibpompen en andere apparatuur, te controleren en te regelen.

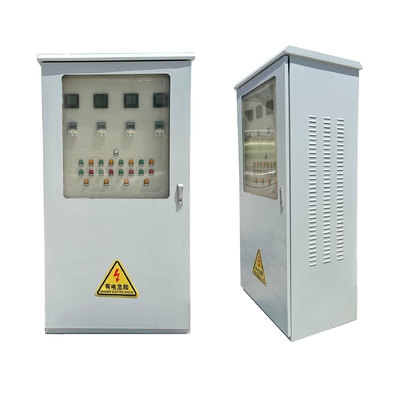

VFD PLC-controlepaneel voor de watervoorziening onder constante druk
Dit type bedieningspaneel regelt en regelt watervoorzieningsapparatuur, met inbegrip van waterpompen, om een constante waterdruk te behouden.
Productprestaties
Filtratiecontrole
Het PLC-bedieningspaneel zorgt voor een nauwkeurige controle over het filtratieproces van het V-filter en past automatisch de snelheid en de duur van het filtreren aan op basis van vooraf ingestelde programma's en logische omstandigheden.het effectief verwijderen van gesuspendeerde vaste stoffen en verontreinigingen door het filtermateriaal.
Controle van de terugstorting
Het bedieningspaneel is voorzien van een automatische terugspoelfunctie, die wordt geactiveerd wanneer het filtermateriaal verstopt raakt of het filtratie-efficiënt vermindert.het herstel van de filtratieprestaties van het filter.
Meerdere procesmodus
Het bedieningspaneel ondersteunt verschillende procesmodi, waaronder geplande terugspoeling, drukverschil terugspoeling en gedwongen terugspoelmodi.Gebruikers kunnen de juiste modus kiezen op basis van specifieke vereisten, waardoor flexibele aanpassingen in de activiteiten mogelijk zijn.
Real-time monitoring en alarm
Het besturingspaneel is uitgerust met een real-time-monitoringssysteem en controleert voortdurend belangrijke parameters zoals drukverschil, stroom en waterkwaliteit.Alle anomalieën activeren onmiddellijk alarmsignalen., waarbij de exploitanten worden gewaarschuwd om de nodige maatregelen te nemen.
Monitoring en beheer op afstand
Het PLC-bedieningspaneel biedt mogelijkheden voor afstandsbewaking en -beheer.het mogelijk maken om de verwerkingsstatus in real-time te volgen en aanpassingen en operaties van overal te vergemakkelijken;.
Waarom u ons kiest
Monitoring en besturing op afstand
Gebruikers kunnen de bedrijfsstatus van het systeem op afstand in realtime controleren via een netwerkverbinding of draadloze communicatie.het mogelijk maken van intelligent beheer op afstand.
Gebruikersvriendelijke interface
Het bedieningspaneel beschikt over een intuïtieve en gebruiksvriendelijke interface, inclusief een HMI en bedieningsknoppen.
Gemakkelijk te installeren en onderhouden Het bedieningspaneel wordt vergezeld van gedetailleerde installatie- en onderhoudshandleidingen, die zorgen voor een gemakkelijke installatie, bediening en onderhoud. Kwaliteitsborging
Alle componenten in het kabinet maken gebruik van gerenommeerde fabrikantenmerken, waardoor betrouwbaarheid en prestatie consistentie worden gewaarborgd..
Inleiding van het bedrijf
Qingdao Juchuan Environmental Protection Technology Co., Ltd., opgericht in 2008, met een oppervlakte van 13250 vierkante meter.,productie, verkoop, installatie en naverkoopservice van chloordioxidegeneratoren, polymerdoseringsapparaten, waterinstallatie-controleschappen, afvalwaterdesodorisatieapparatuur,waterzuiveringsinstallatie in containers, enz. De producten worden veel gebruikt in kraanwater, secundaire watervoorziening, zwembadwater en voedselverwerkingswater desinfectiebehandeling, industriële, gemeentelijke, chemische,behandeling van medisch en ziekenhuis afvalwater.
Welkom in Juchuan!
Onze ervaren medewerkers, die zich inzetten voor strenge kwaliteitscontrole en zorgvuldige klantenservice, zijn altijd beschikbaar om uw eisen te bespreken en volledige klanttevredenheid te garanderen.Juchuan streeft ernaar om de kwaliteit van het menselijk leven te verbeteren.We verwelkomen klanten van binnen en buitenland van harte om samen te werken en samen een mooie toekomst te creëren.
Veelgestelde vragen
1Voor welk type filter is het paneel geschikt?Ons PLC-bedieningspaneel is compatibel met V-filters van alle groottes en specificaties, geschikt voor toepassingen in stadswaterwerken, gemeentelijke afvalwaterzuiveringsinstallaties,en andere waterzuiveringsinstallaties.2Wat zijn de belangrijkste functies van het bedieningspaneel?Het PLC-bedieningspaneel beschikt over verschillende functies, waaronder automatische filtercontrole, backwashcontrole, real-time monitoring en alarm, gegevensopname en tracering.Deze eigenschappen maken een intelligent beheer en operationele controle van het V-filtersysteem mogelijk..3Ondersteunt het paneel meerdere procesmodi?Ja, ons PLC-bedieningspaneel ondersteunt meerdere procesmodi zoals timing backwash mode en differential pressure backwash mode.Gebruikers kunnen de juiste modus kiezen op basis van hun specifieke behoeften.4Wat is het installatie- en inbedrijfstellingsproces van het bedieningspaneel?Wij bieden gedetailleerde installatie- en inbedrijfstellingsaanwijzingen en technische ondersteuning ter plaatse om de controlepaneel soepel te installeren en te laten werken.5Biedt u technische ondersteuning en after-sales service?We bieden uitgebreide technische ondersteuning en after-sales service, inclusief installatie, inbedrijfstelling, training, onderhoud en ondersteuning op afstand,om een bevredigende service ervaring voor onze klanten te garanderen.6. Waar moet bij het onderhoud en onderhoud van het bedieningspaneel aandacht aan worden besteed?We bieden gedetailleerde onderhoudsrichtlijnen, inclusief regelmatig schoonmaken, smeren, en het controleren van elektrische verbindingen,om een stabiele werking te garanderen en de levensduur van het bedieningspaneel te verlengen. 7V: Hoeveel kost het bedieningspaneel?A: De kosten van het bedieningspaneel variëren afhankelijk van het model, de configuratie en de aanpassingsvereisten.Wij bieden specifieke offertes en op maat gemaakte programma's die zijn afgestemd op de behoeften en het budget van onze klanten..8V: Hoe zit het met betrouwbaarheid en duurzaamheid?A: Ons bedieningspaneel is uitgerust met toonaangevende componenten, die uitstekende betrouwbaarheid en duurzaamheid garanderen.het garanderen van de veiligheid en betrouwbaarheid van het gehele systeem.
