Ons PLC-bedieningspaneel is een intelligent besturingssysteem dat speciaal is ontworpen voor V-filtersystemen.Door gebruik te maken van geavanceerde programmable logic controller (PLC) technologie, samen met professionele kennis van waterbehandeling, dit bedieningspaneel vergemakkelijkt een nauwkeurig beheer van zowel het waterniveau onderhoud als de terugspoeling processen.Dit zorgt niet alleen voor een efficiënte werking van het filtratiesysteem, maar ook voor een duurzame stabiliteit van de waterkwaliteit.
 |

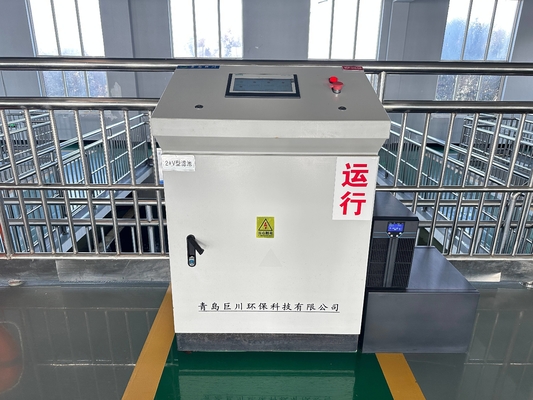

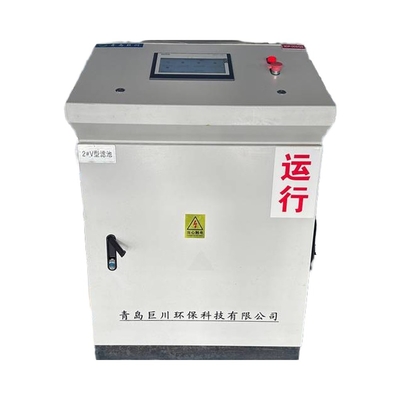

70*50*120cm Lage Spanning Elektrische Automatische Waterinstallatie PLC Controlepaneel Kabinet Fout Afsluiting Functie
Productdetails:
| Plaats van herkomst: | Shandong, China |
| Merknaam: | Juchuan |
| Modelnummer: | HMI |
Betalen & Verzenden Algemene voorwaarden:
| Prijs: | $14,899.00/pieces 1-4 pieces |
|---|
|
Gedetailleerde informatie |
|||
| Communicatie-interface: | andere, TCP RJ45 | Naam van het product: | PLC-besturingspaneel voor pompstation voor ruw water |
|---|---|---|---|
| Kwaliteit: | 100% getest werkbaar | Garantie: | 1 jaar |
| Functie: | Bescherming tegen overbelasting, uitschakeling bij storing | Grootte: | 70 x 50 x 120 cm |
| Type: | plc hmicontrolebord | MOQ: | 1 stuk |
| Toepassing: | Industriële automatisering | Pakket: | Standaard de uitvoer houten doos met pallet |
Productomschrijving
Productnaam | PLC-besturingspaneel voor V-filter | Brandnaam | Juchuan |
Modelnummer | JCK-003 | Oorsprong | Qingdao, China |
Type | PLC-HMI-besturingskast/paneel | MOQ | 1 stuk |
Functie | Start Stop, toezicht | Beschermingsgraad | IP55 |
Toepassing | Waterzuiveringsindustrie, waterpompstation, andere industriële scenario's | Schelpenmateriaal | Q235 Plaat van staal/ 304 Plaat van roestvrij staal |
Kenmerken | Bescherming tegen overbelasting, uitschakeling bij storing | Grootte | 70 x 50 x 120 cm |
Spanning | AC220V | Kleur | RAL7035 Wit |
Stroom | 25A | Transportpakket | Standaard export houten doos met pallet |
Uitgangsfrequentie | 50 Hz | Garantie | 12 maanden |
PLC-bedieningspaneel voorV-filter
Filtratieregeling: de PLC past de klepopening aan op basis van het waterniveau en het hoofdverlies in het filter.met automatische filtratie met een constant waterniveau en doorstromingBovendien kan de PLC de activering van de afzonderlijke filters op basis van de inkomende waterstroom beheren.eerste start eerste stop' principe om filters dienovereenkomstig te openen of te stoppen. Controlesysteem voor terugspoelen: Wanneer de filtraticyclus is voltooid of het vooraf ingestelde drukverschil is bereikt, start de PLC de terugspoelprocedure: (1) Sluit de inlaatklep.Zodra het waterpeil terugvalt naar de afvoerbak(2) Activeer de blazer, open na 5 seconden de luchtklep om het filter gedurende 1 minuut met lucht te zuiveren.(3) Open de terugspoelventiel en start de terugspoelwaterpomp om een gelijktijdige lucht- en water-terugspoeling van 7 minuten te verrichten. (4) Sluit de luchtklep voor terugspoelen; na 5 seconden de ventilator uitschakelen en de luchtdiafragma-klep voor ventilatie openen.Vervolgens moet de waterpomp voor 5 minuten met schoon water worden teruggewassen.. Na een vertraging van 5 seconden sluit u de terugspoelventiel, sluit u vervolgens de terugspoel afvoerventiel.Het hele afwasproces duurt meestal ongeveer 25 minuten., hoewel deze tijden kunnen worden aangepast aan specifieke operationele vereisten.
Box/Cabinet: Rittal 700*500* 1200 ((H*W*D) Series PLC: Siemens S7-1200/1500 Series Circuit Breaker: Schneider Electric IC65N Series Relay: Honeywell CR Series Switching Power Supply:Siemens PSU-serie Host Computer: Advantech Industrial Computer IPC-610L Monitor: DELL 24 inch Besturingssysteem: Windows 10 Professional SCADA: WellinTech King SCADA
PLC-besturing:Het systeem beschikt over hoge betrouwbaarheid, schaalbaarheid en flexibele programmeringsmogelijkheden, waardoor een robuuste en aanpasbare controle van verschillende processen wordt gewaarborgd.
HMI:Het systeem is uitgerust met een touchscreen-interface en biedt een intuïtieve bediening, realtime monitoring en parameterinstelling, waardoor de gebruikersinteractie en besturingsefficiëntie worden verbeterd.
Foutdiagnose:Real-time foutdetectie en -verwerking zijn integrale kenmerken van het systeem, waardoor problemen snel kunnen worden geïdentificeerd en opgelost om een stabiele werking te behouden en de stilstand te minimaliseren.
Stedelijke waterwerken; stadswaterzuiveringsinstallatie; industriële afvalwaterzuiveringsinstallatie.
Filtratiecontrole
Het PLC-bedieningspaneel zorgt voor een nauwkeurige controle over het filtratieproces van het V-filter en past automatisch de snelheid en de duur van het filtreren aan op basis van vooraf ingestelde programma's en logische omstandigheden.het effectief verwijderen van gesuspendeerde vaste stoffen en verontreinigingen door het filtermateriaal.
Controle van de terugstorting
Het bedieningspaneel is voorzien van een automatische terugspoelfunctie, die wordt geactiveerd wanneer het filtermateriaal verstopt raakt of het filtratie-efficiënt vermindert.het herstel van de filtratieprestaties van het filter.
Meerdere procesmodus
Het bedieningspaneel ondersteunt verschillende procesmodi, waaronder geplande terugspoeling, drukverschil terugspoeling en gedwongen terugspoelmodi.Gebruikers kunnen de juiste modus kiezen op basis van specifieke vereisten, waardoor flexibele aanpassingen in de activiteiten mogelijk zijn.
Real-time monitoring en alarm
Het besturingspaneel is uitgerust met een real-time-monitoringssysteem en controleert voortdurend belangrijke parameters zoals drukverschil, stroom en waterkwaliteit.Alle anomalieën activeren onmiddellijk alarmsignalen., waarbij de exploitanten worden gewaarschuwd om de nodige maatregelen te nemen.
Monitoring en beheer op afstand
Het PLC-bedieningspaneel biedt mogelijkheden voor afstandsbewaking en -beheer.het mogelijk maken om de verwerkingsstatus in real-time te volgen en aanpassingen en operaties van overal te vergemakkelijken;.
Monitoring en besturing op afstand
Gebruikers kunnen de bedrijfsstatus van het systeem op afstand in realtime controleren via een netwerkverbinding of draadloze communicatie.het mogelijk maken van intelligent beheer op afstand.
Gebruikersvriendelijke interface
Het bedieningspaneel beschikt over een intuïtieve en gebruiksvriendelijke interface, inclusief een HMI en bedieningsknoppen.
Gemakkelijk te installeren en onderhouden
Gedetailleerde installatie- en onderhoudshandleidingen gaan met het bedieningspaneel, waardoor de installatie, bediening en onderhoud gemakkelijk zijn..Kwaliteitsborging
Alle componenten in het kabinet maken gebruik van gerenommeerde fabrikantenmerken, waardoor betrouwbaarheid en prestatie consistentie worden gewaarborgd..
Welkom in Juchuan!
Onze ervaren medewerkers, die zich inzetten voor strenge kwaliteitscontrole en zorgvuldige klantenservice, zijn altijd beschikbaar om uw eisen te bespreken en volledige klanttevredenheid te garanderen.Juchuan streeft ernaar om de kwaliteit van het menselijk leven te verbeteren.We verwelkomen klanten van binnen en buitenland van harte om samen te werken en samen een mooie toekomst te creëren.
1. V: Voor welk type pompstation voor ruw water is het paneel geschikt?A: Ons PLC-bedieningspaneel is ontworpen voor gebruik in pompstations voor ruw water van alle soorten en maten, waaronder maar niet beperkt tot pompstations voor rivier-, meer- of grondwater.2V: Wat zijn de belangrijkste functies van het bedieningspaneel?A: Ons PLC-bedieningspaneel heeft een verscheidenheid aan functies, waaronder automatische besturing, monitoring van de werking van de waterpomp, foutdiagnosticatie en alarmmogelijkheden,alsmede op afstand te monitoren en te bedienen.3. V: Is het waterdicht en stofdicht?A: Zeker. Onze bedieningskast is waterdicht en stofdicht, voldoet aan de IP55-beschermingsnorm en zorgt voor een stabiele werking, zelfs onder moeilijke omgevingsomstandigheden.4. V: Is het gemakkelijk te installeren en te bedienen?A: Absoluut. Ons bedieningspaneel is ontworpen voor eenvoud en gebruiksvriendelijkheid, uitgerust met een intuïtieve bedieningsinterface.met een vermogen van meer dan 10 W,.5V: Is het compatibel met bestaande waterpompstationsystemen?A: Ja, ons PLC-bedieningspaneel is compatibel met de meeste bestaande pompstations voor ruw water en kan ook worden aangepast aan specifieke vereisten.6. V: Biedt u technische ondersteuning en naverkoopservice?A: Wij bieden uitgebreide technische ondersteuning en naverkoopservice, met inbegrip van installatie, inbedrijfstelling, opleiding, onderhoud en ondersteuning op afstand.om een bevredigende service ervaring voor onze klanten te garanderen.7V: Hoeveel kost het bedieningspaneel?A: De kosten van het bedieningspaneel variëren afhankelijk van het model, de configuratie en de aanpassingsvereisten.Wij bieden specifieke offertes en op maat gemaakte programma's die zijn afgestemd op de behoeften en het budget van onze klanten..8V: Hoe zit het met betrouwbaarheid en duurzaamheid?A: Ons bedieningspaneel is uitgerust met toonaangevende componenten, die uitstekende betrouwbaarheid en duurzaamheid garanderen.het garanderen van de veiligheid en betrouwbaarheid van het gehele systeem.
